안녕하십니까. 최근 현장에 납품할 휀 제조사의 공장검수를 갔다 왔습니다. 그곳에서 송풍기에 대한 여러 가지 배울 수 있었는데, 따라서 오늘은 기계설비 중 송풍기(FAN)에 대해 알아보려고 합니다. 휀은 흡입의 방향, 임펠라의 형태, 바람 토출 방향 등 여러 가지로 분류 기준이 있기 때문에 다양한 모양을 가지고 있습니다. 이번 시간에는 바람 토출 방향에 따른 휀 종류를 한번 알아보겠습니다. 송풍기의 토출 방향에 따라 크게 축류형(Axial Fan), 원심형(Centrifugal Fan), 사류형(Diagonal Fan, Mixed Flow Fan) 총 3가지로 나눌 수 있습니다. 각각 특징과 모양을 한 번 알아보겠습니다.
1. 축류형 송풍기 (Axial Fan, 엑셀휀, 엑셀팬)

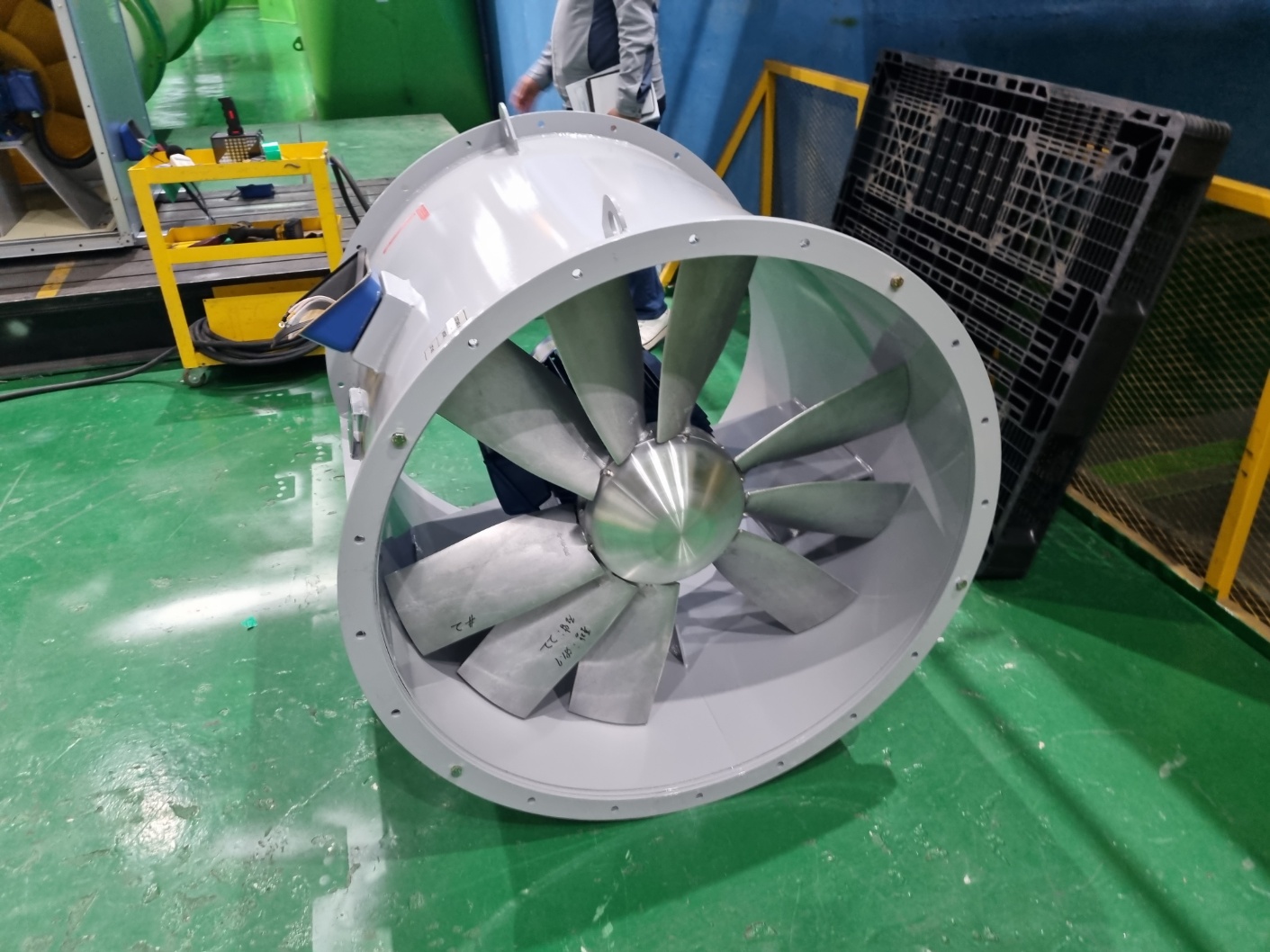

축류형 송풍기를 영어로하면"Axial Fan"입니다. 이때 이 "Axial"은 "축의, 축을 이루는"이라는 뜻입니다. 즉 송풍기의 회전축과 바람의 방향이 같은 송풍기를 바로 축류형(Axial Fan)이라고 합니다. 따라서 아래 사진과 같이 대부분 임팰러의 모양이 선풍기의 날개와 같이 프로펠러 형태로 생긴 것을 확인할 수 있습니다.
축류형 송풍기의 특징은 아래와 같습니다.
- 낮은 정압(10mmAq ~ 150mmAq)에서 비교적 큰 풍량을 발휘하며 효율이 좋다.
- 다른 송풍기보다 사이즈가 작으며 장비 중량이 가벼워 좁은 공간에서 설치가 용이하다.
- 구조가 간단하며 덕트 및 배관 설치가 용이하다.
- 다른 송풍기에 비해 소음이 크다 (풍도시험 시 90db을 넘음.)
- 건축물, 선박, 터널, 기계실, 전기실에 통풍, 배풍 냉각에 사용된다.
- 축류형 송풍기의 임팰러의 No는 임팰러 지름의 ÷ 100을 하여 한다.
2. 원심형 송풍기(Centrifugal Fan, 센츄리퓨갈 휀)
원심형 송풍기도 영어로 "Centrifugal Fan"인데 이는 "원심의, 원심력의"라는 뜻을 가지고 있습니다. 즉 원심력을 이용하여 바람을 불어내는 송풍기입니다. 쉽게 말해서 우리가 추를 실에 매달고 쥐불놀이처럼 돌리게 되면 추가 바깥으로 힘을 받게 됩니다. 똑같이 이 힘을 사용하여 송풍 하는 것이 이 원심형 송풍기가 되는 것이죠. 따라서 원심형 송풍기는 아래 사진과 같이 회전축을 기준으로 바람을 수직으로 보내는 것을 알 수 있습니다. 즉 바람의 방향과 회전축 방향이 같은 축류형과 달리 바람의 방향과 회전축의 방향이 수직으로 이루어진 휀을 원심형 송풍기(Centrifugal Fan)라고 합니다.
원심형 송풍기의 특징은 아래와 같습니다.
- 임팰라의 모양에 따라 에어포일, 시로코, 터보팬 등으로 분류된다.
- 임팰라의 종류가 다양한 만큼 넓은 정압, 풍량 스펙트럼을 가지며 용도가 매우 다양하다.
- 흡입하는 공기와 토출되는 공기의 방향이 90도가 된다.
(추후 임팰라의 종류에 따라 특징이 나뉘므로 원심형 팬의 별도 포스팅을 준비하겠습니다.)
3. 사류형 송풍기 (Mixed flow Fan, Diagonal Fan)

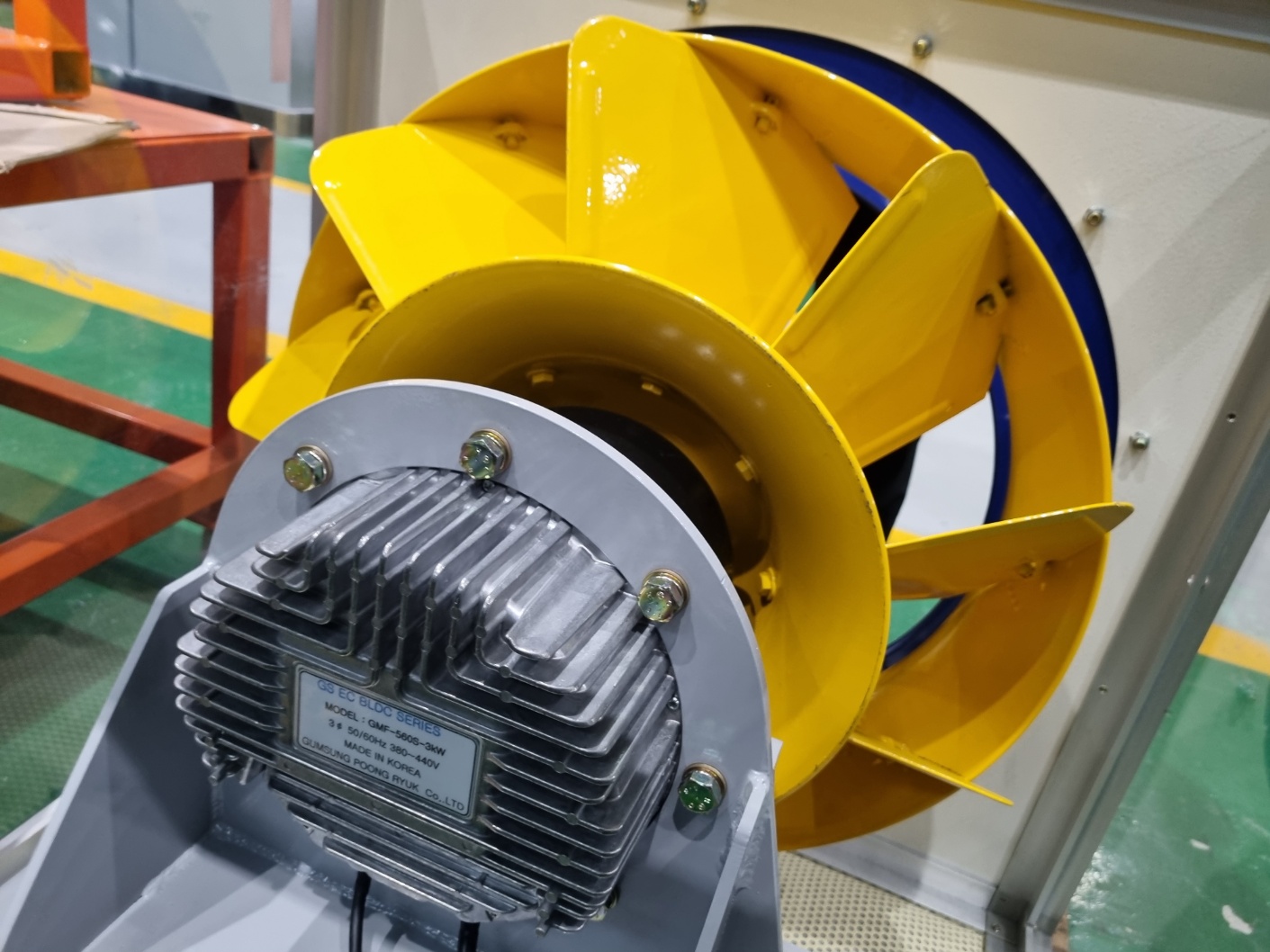

사류형 송풍기의 Diagonal은 대각선이라는 뜻을 가지고 있습니다. 즉 송풍기 바람 방향이 대각선인 팬을 사류형 송풍기라고 합니다. 그리고 추가 Mixed flow Fan이라고도 하는데 이는 축류형과 원심형 휀의 바람방향을 섞은 것처럼 중간의 바람방향을 가지고 있어 붙여진 이름입니다. 사류형 송풍기는 임팰라의 날개가 회전축 기준으로 45도 ~ 55도 정도 경사를 이루고 있어 회전축과 같은 방향인 축류형과 회전축과 수직 방향인 원심형의 중간인 회전축과 45도 정도의 대각선의 바람 방향을 가집니다.
사류형 송풍기의 특징은 아래과 같습니다.
- 바람의 방향이 대각이므로 방향이 수직인 원심형에 비해 손실이 적다.
- 가변형 날개를 적용하여 날개 각도에 따라 풍량과 압력을 조절할 수 있다.
- 임펠러의 날개 수가 8 ~ 15개 정도로 많지 않다.
- 보통 덕트인라인팬과 같이 케이싱이 되어 나오며 중량이 가볍고 크기가 작아 시공이 용이하다.
이것으로 바람에 방향에 따른 팬 종류에 대해 정리해 보았습니다. 송풍기의 종류는 이 세 가지 분류 후 거기서 임펠라의 모양, 케이싱의 모양, 흡입의 수량, 벨트 또는 커플링 구동방식 등으로 세분화되어 나뉘게 됩니다. 이런 내용들은 앞으로 정리해 보도록 하겠습니다. 현재 태풍이 한반도를 훑고 지나가고 있습니다. 모두 태풍에 대비하여 안전한 하루 보내세요.
최근 "날개 형태에 따른 휀, 송풍기 종류"라는 내용의 글을 업로드 하였습니다. 공기 토출 방향 뿐만아니라 날개에 형태에 따른 에어포일팬, 시로코팬 등의 휀 종류에 대해 알고 싶으신 분들은 아래 링크 참고바랍니다.
2023.08.28 - [1. 공부/1) 건축설비] - 송풍기, 휀(FAN)의 종류 2 (시로코팬, 에어포일팬, 전곡형, 후곡형 / 날개 형태 따른 분류)
송풍기, 휀(FAN)의 종류 2 (시로코팬, 에어포일팬, 전곡형, 후곡형 / 날개 형태 따른 분류)
지난번에는 바람 토출 방향에 따라 원심형(Centrifugal Fan), 축류형(Axial Fan), 사류형(Digonal Fan) 등 휀(Fan)의 종류를 알아보았는데, 이번에는 날개(Blade)의 형태에 따라 휀의 종류를 한 번 알아보고자
1sible.tistory.com
긴 글 읽어주셔서 감사합니다.
